Arduino Pro Mini

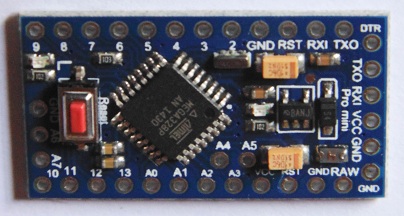

Olá pessoal, hoje vamos conhecer um pouco da placa Arduino Pro Mini:
Essa placa foi enviada pela nossa parceira de projetos a loja Webtronico:
http://www.webtronico.com
Para comprar a Arduino Pro Mini na loja Webtronico clique aqui!

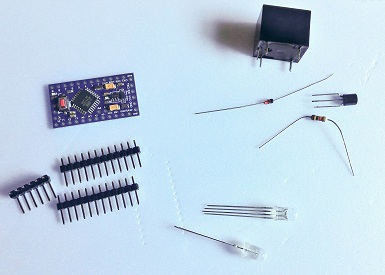

Juntamente com a placa Arduino Pro Mini recebi LEDs RGB onde vou mostrar o controle deles e vamos estudar bem a fundo o seu funcionamento e os componentes para a montagem de um acionamento por relé 5V:
A seguir os presentes enviados fora dos pacotes: (heheheh)

A Arduino Pro Mini é uma placa baseada no Atmega328, o mesmo microcontrolador da Arduino Duemilanove e da Arduino Uno, ela possui 14 pinos digitais de entrada/saída (6 podem ser usados como PWM), 8 pinos de entrada analógica, possui uma frequência de 16Mhz, sua vantagem é que vem pronta para uma montagem fixa, ou seja, pode ser fixada em um projeto definitivamente, ou ser utilizada em uma protoboard (desde que soldados os pinos).
Como ela vem sem pinos conectados, permite que sejam soldados os pinos de acordo com a necessidade de cada um, ou mesmo fios para um projeto fixo, no nosso caso vamos soldar os pinos para protótipos em uma protoboard:
Para isso resolvi utilizar os pinos machos para a conexão em uma protoboard e mais os conectores fêmeas para os furos que não tinha como conectar pinos macho para a parte de baixo (onde iria ficar 2 pinos em uma mesma trilha da protoboard). Após soldar com muito cuidado (o espaço é bem pequeno) a minha placa ficou assim:
Mais uma foto:
Com essas conexões fêmeas para cima somadas aos pinos macho ligados à uma protoboard eu tenho disponível toda a pinagem da placa, dá para montar muitos projetos e todos usando um pequeno espaço graças ao tamanho reduzido da placa:
Para baixar o Pinout em PDF clique aqui, esse arquivo foi disponibilizado no site PighiXXX.com, a disposição dos pinos pode variar um pouco, visto que como é um projeto aberto os fabricantes podem fazer ajustes como julgarem melhor.
A novidade aqui para quem está acostumado com as outras placas Arduino é o pino RAW, esse pino é onde colocamos a fonte de alimentação não regulada (5V até 12V), o pino VCC é para alimentação de 5V (já regulada).
Você vai ver essa placa em muitos projetos aqui no blog, então já sabe onde comprar. Gostaria mais uma vez de agradecer a Loja Webtronico pelos produtos enviados e convidar você leitor do blog para dar uma passada lá na loja para conferir os produtos.
Por hoje é isso pessoal, um abraço e até a próxima.
