PCI para Circuito Ladrão de Joules

Olá pessoal, a postagem de hoje é só uma atualização da postagem que fiz sobre o circuito ladrão de joules, acontece que na postagem que fiz não aparecia uma Placa de Circuito Impresso para o circuito, pois o mesmo estava rodando na maior parte do tempo em uma protoboard, onde podia trocar as bobinas testadas.

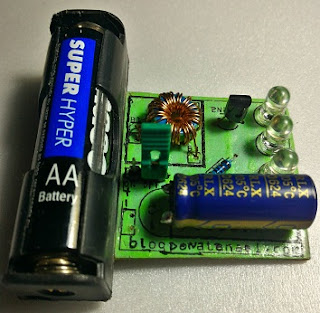

Hoje venho para mostrar a mini placa com o circuito rodando:
As únicas diferenças entre o circuito que mostrei naquela postagem e esse é a adição de um capacitor em paralelo à pilha, e o uso de 3 LEDs de 5mm ao contrário do circuito que mostrava só 1.

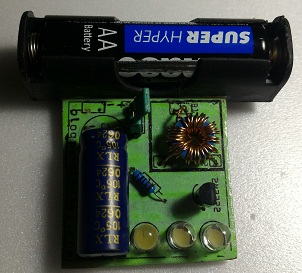

Fiz a fixação da placa de circuito impresso na lateral do soquete de pilhas AA com cola de cianoacrilato, e os dois fios (positivo e negativo) liguei na placa, por baixo para não ficar aparecendo. Aqui o circuito funcionando:
Com um ótimo brilho dos LEDs, e olha que a pilha já está fraca!
Por hoje é isso pessoal, um abraço e até a próxima.
