Olá pessoal, na postagem de hoje venho mostrar a pequena placa que montei para soldar os componentes do Kit relé 5V enviados pela nossa loja parceira, a loja Webtronico.
Primeiramente uma imagem dos itens incluídos no kit:
Acompanha:
- 1x Relé 5V
- 1x Diodo 1n4148
- 1x Resistor 1k5
- 1x Transistor BC548
Primeiramente a placa antes de receber os componentes:
ATENÇÃO: Não acompanha o borne KRE no kit!!
Com os itens soldados:

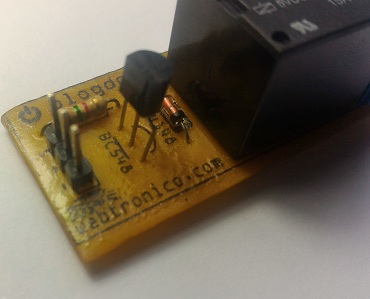

Mais perto para verem o detalhe: (fiz questão de incluir o logo do blog junto com o logo da loja)
E por fim o detalhe do borne de conexão:
Com as identificações de NA (Normalmente Aberto), IN (entrada) e NF (Normalmente Fechado) para a conexão dos itens. O tamanho final da placa é de 5cm de comprimento e 2cm de largura.
Por hoje é isso pessoal, um abraço e até a próxima.
