Placa de desenvolvimento para Arduino Pro Mini - parte 2

Fazia tempo que estava devendo essa postagem, mas acontece que tinha realmente faltado tempo para tocar a ideia adiante, apresentei aqui ela para vocês, agora lhes apresento o projeto final da placa de desenvolvimento para meu Arduino Pro Mini, enviado pela nossa loja parceira, a loja Webtronico.
O projeto mudou um pouco, comparado ao que postei, como a troca de comunicação serial por USB. Adição de um multiplexador de portas, trimpot no lugar do potenciômetro convencional, o LED RGB enviado pela Webtronico.
O que a placa possui:
- InfraRed;
- teclado com 4 botões (usando apenas uma porta);
- 3 LEDs de alto brilho;
- 1 LED RGB;
- 1 relé para até 10A de corrente;
- 1 trimpot;
- 3 saídas estabilizadas 5V;
- LDR;
- Buzzer;
- LM35;
- LEDs de comunicação Tx e Rx;
- Multiplexador de portas (aumenta em mais 8 portas o Arduino)
- LED de 5mm no pino 13 (mais fácil de ver se comparado ao LED SMD do Arduino).
- conexão USB para programar.
Com a adição do multiplexador de portas posso conectar com jumpers a minha tela LCD para projetos futuros.
Aqui uma foto do processo de confecção da placa:
Com trilha de aterramento em toda ela, evitando interferências. Soldando os componentes:

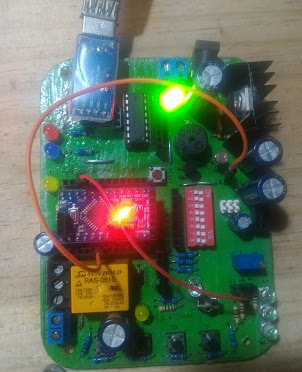

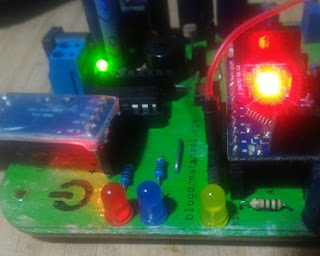

Primeiros testes: (destaque para os LEDs Tx e Rx e o LED extra para o pino 13)
Testando o LDR para acionar um LED (também posso mudar o jumper de lugar e acionar um relé, buzzer ou qualquer outra coisa):
Agora a ideia é desenvolver alguns projetos usando ela e postar aqui o resultado. Por hoje é isso pessoal, um abraço e até a próxima.
